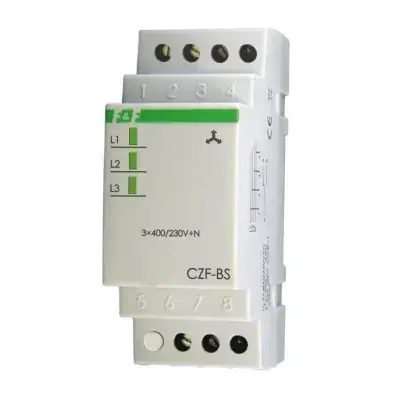

Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.
DANE TECHNICZNE
| Napięcie zasilania | 3 × 400 V + N |
| Współpraca z agregatami prądotwórczymi | NIE |
| Kontrola zaniku / asymetrii faz | TAK |
| Kontrola kolejności faz | NIE |
| Kontrola styków stycznika | NIE |
| Element wykonawczy | przekaźnik |
| Maksymalny prąd obciążenia | 10 A |
| Konfiguracja styków | 1 × NO/NC |
| Separacja styku | TAK |
| Asymetria napięciowa zadziałania | 55 V |
| Histereza napięciowa | 5 V |
| Opóźnienie wyłączenia | 4 s |
| Kontrola zasilania | 3 × LED zielona |
| Przyłącze | zaciski śrubowe 4,0 mm² |
| Moment dokręcający | 0,5 Nm |
| Pobór mocy | 1,6 W |
| Temperatura pracy | -25÷40°C |
| Wymiary | 2 moduły (35 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
