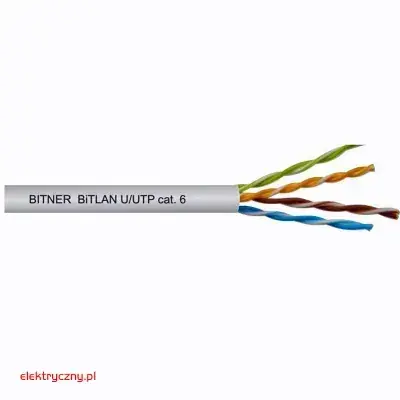

Przewody BiTLAN U/UTP cat. 6 przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej powyżej 1 Gb/s. Kable stosuje się do ułożenia na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1:2011, ISO/IEC 11801 2nd ed., ANSI/TIA568-C.2, jak również do zastosowania w sieciach przemysłowych nie narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kable z powłoką bezhalogenową LSOH nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 50268-2, IEC 61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 50267.
- Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej.
- Izolacja: specjalna mieszanka poliolefinowa.
- Kolory izolacji żył: zielona, niebieska, brązowa,pomarańczowa skręcona w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym.
- Ośrodek: cztery pary żył skręcone w ośrodek na okrągłym centralnie ułożonym elemencie separującym.
- Powłoka zewnętrzna: PCV lub specjalny polimer bezhalogenowy LSOH.
- Kolor powłoki: szary RAL 7035 w przypadku powłoki PCV.
DANE TECHNICZNE
| rodzaj kabla: | teleinformatyczny |
| min. promień gięcia połączenia na stałe [x]: | 4 |
| warunki układania: | wewnętrzny |
| odporność środowiskowa: | – |
| materiał żyły: | miedź |
| ilość żył: | 8 |
| Przekrój żyły: | 0,5 |
| temperatura pracy[°C]: | -30 ÷ +70 |
| rezystancja pętli żył/pary w temp. 20°C (max) [/km]: | 165 |
| asymetria rezystancji żył w parze[%]: | 2 |
| pojemność skuteczna dowolnej pary przy 1 kHz [nF/km]: | 50 ± 5 |
| asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max) [pF/km]: | 1600 |
| Impedancja falowa []: | 100 ± 5 |
| prędkość propagacji NVP [%]: | 69 |
| tłumienność odbiciowa par w zakresie częstotliwości dB (min): | f = 4÷10 MHz: 20+5lg(f) f = 10÷20 MHz: 25 f = 20÷200 MHz: 25-7lg(f/20) |
| ciężar [g/m]: | 38 |
| krążek [m]: | 305 |
