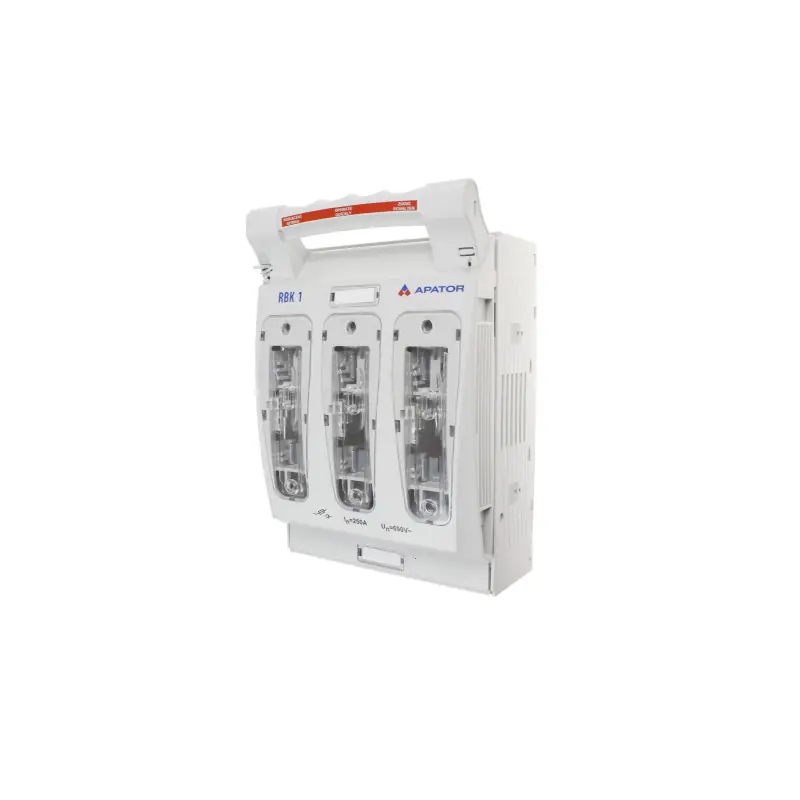

Rozłącznik bezpiecznikowy RBK-1 250A 63-811779-011 APATOR
Rozłącznik bezpiecznikowy RBK-1 250A APATOR (63-811779-011) to profesjonalne urządzenie przeznaczone do ochrony i rozłączania obwodów elektrycznych w instalacjach średnich i niskonapięciowych. Produkt ten łączy w sobie cechy rozłącznika i podstawy bezpiecznikowej, stanowiąc niezawodne rozwiązanie do zabezpieczania linii zasilających, obwodów rozdzielczych i odbiorczych. Dzięki swojej konstrukcji i wysokiej jakości wykonania, RBK-1 250A zapewnia bezpieczeństwo pracy instalacji elektrycznej nawet w wymagających warunkach eksploatacyjnych.
Przeznaczenie i zastosowanie
Rozłącznik RBK-1 250A służy do ręcznego załączania i rozłączania obwodów elektrycznych przy użyciu wkładek topikowych typu NH. Jego główną funkcją jest zabezpieczenie instalacji przed skutkami zwarć i przeciążeń, a także umożliwienie bezpiecznego odłączenia części instalacji w celu konserwacji, modernizacji lub naprawy.
Produkt ten jest powszechnie stosowany w:
- p]:pt-0 [&>p]:mb-2 [&>p]:my-0″>
rozdzielnicach niskiego napięcia,
- p]:pt-0 [&>p]:mb-2 [&>p]:my-0″>
instalacjach przemysłowych i energetycznych,
- p]:pt-0 [&>p]:mb-2 [&>p]:my-0″>
systemach dystrybucji energii elektrycznej,
- p]:pt-0 [&>p]:mb-2 [&>p]:my-0″>
infrastrukturze budynków biurowych, handlowych oraz użyteczności publicznej.
Dzięki kompaktowej konstrukcji, rozłącznik RBK-1 250A można łatwo montować w szafach i tablicach elektrycznych, co czyni go uniwersalnym elementem nowoczesnych systemów elektroenergetycznych.
Budowa i zasada działania
Rozłącznik bezpiecznikowy RBK-1 250A firmy APATOR to jednobiegunowe urządzenie umożliwiające szybkie i bezpieczne rozłączanie obwodu przy pomocy odpowiednio dobranych wkładek bezpiecznikowych NH000, NH00 i NH1 (w zależności od wersji). Konstrukcja urządzenia umożliwia łatwą wymianę wkładek bez konieczności demontażu całego rozłącznika.
Obudowa wykonana jest z wysokiej jakości tworzywa termoizolacyjnego, odpornego na działanie wysokich temperatur, łuku elektrycznego i czynników mechanicznych. Układ stykowy zaprojektowano w sposób gwarantujący pewne połączenie elektryczne, co minimalizuje ryzyko powstawania strat mocy czy nagrzewania się złączy. Mechanizm dźwigniowy pozwala na wygodne i bezpieczne manewrowanie urządzeniem, a czytelne położenia dźwigni ON/OFF informują o aktualnym stanie obwodu.
Parametry techniczne
– Producent: APATOR
– Symbol katalogowy: 63-811779-011
– Model: RBK-1 250A
– Rodzaj urządzenia: rozłącznik bezpiecznikowy
– Prąd znamionowy: 250 A
– Napięcie znamionowe: do 690 V AC
– Zdolność łączeniowa: wysoka, zgodna z normą IEC 60947-3
– Typ bezpieczników: NH1 (gG, aM)
– Liczba biegunów: 1
– Montaż: na płycie montażowej lub szynie DIN (w zależności od wersji)
– Kolor obudowy: szary
– Materiał obudowy: tworzywo samogasnące i termoizolacyjne
– Zakres temperatur pracy: od 25°C do +55°C
– Możliwość plombowania: tak, w pozycji wyłączonej
– Stopień ochrony: IP20
Zalety konstrukcyjne i użytkowe
Rozłącznik bezpiecznikowy RBK-1 250A od APATORA wyróżnia się szeregiem cech, dzięki którym jest niezawodnym i bezpiecznym elementem instalacji elektrycznych:
Bezpieczeństwo użytkowaniakonstrukcja zapewnia minimalizację ryzyka porażenia prądem i możliwość plombowania urządzenia.
Odporność na warunki eksploatacyjneobudowa z wysokiej klasy materiałów chroni elementy czynne przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
Prosty montażprzemyślana budowa pozwala na szybkie podłączenie przewodów oraz zamontowanie w rozdzielnicy.
Wysoka trwałość mechaniczna i elektrycznamożliwość wykonywania licznych cykli łączeniowych bez pogorszenia parametrów pracy.
Zgodność z normami bezpieczeństwaprodukt spełnia wszystkie wymagania standardów europejskich, co umożliwia jego zastosowanie w profesjonalnych instalacjach przemysłowych.
Funkcjonalność i możliwości rozbudowy
System RBK firmy APATOR obejmuje szereg modeli o różnych zakresach prądu znamionowegood 100A do 630Aco pozwala na elastyczne dopasowanie rozłącznika do potrzeb konkretnego projektu. Wersja RBK-1 250A jest często stosowana w obwodach głównych, rozdzielniach zakładowych, a także w punktach odpływowych i rozgałęzieniach.
Rozłącznik można integrować z innymi elementami automatyki i zabezpieczeń, tworząc spójny system ochrony przed przeciążeniami i zwarciami. Dzięki możliwości stosowania różnego typu wkładek bezpiecznikowych, użytkownik może łatwo dostosować urządzenie do charakterystyki zabezpieczanego obwodu.
Zastosowanie praktyczne
RBK-1 250A APATOR jest idealnym rozwiązaniem zarówno do nowych instalacji elektrycznych, jak i do modernizacji istniejących systemów. Stosowany jest w głównych tablicach rozdzielczych, na zasilaniach podrozdzielnic, w torach odpływowych, a także jako element odłączający linie kablowe. Jego uniwersalność i solidność wykonania sprawiają, że znajduje zastosowanie w:
– elektrowniach, zakładach przemysłowych i fabrykach,
– budynkach komercyjnych i centrach danych,
– systemach automatyki i sterowania,
– obiektach infrastruktury technicznej i publicznej.
Podsumowanie
Rozłącznik bezpiecznikowy RBK-1 250A (63-811779-011) APATOR to pewne, trwałe i bezpieczne rozwiązanie do ochrony obwodów elektrycznych o średnich prądach. Łączy w sobie wysoką jakość wykonania, prostotę obsługi i pełną zgodność z europejskimi normami bezpieczeństwa. Dzięki odporności na uszkodzenia, niezawodności działania i możliwości łatwego montażu, jest to produkt, który skutecznie zabezpieczy instalację elektryczną i zapewni jej długoletnią, bezawaryjną pracę.
