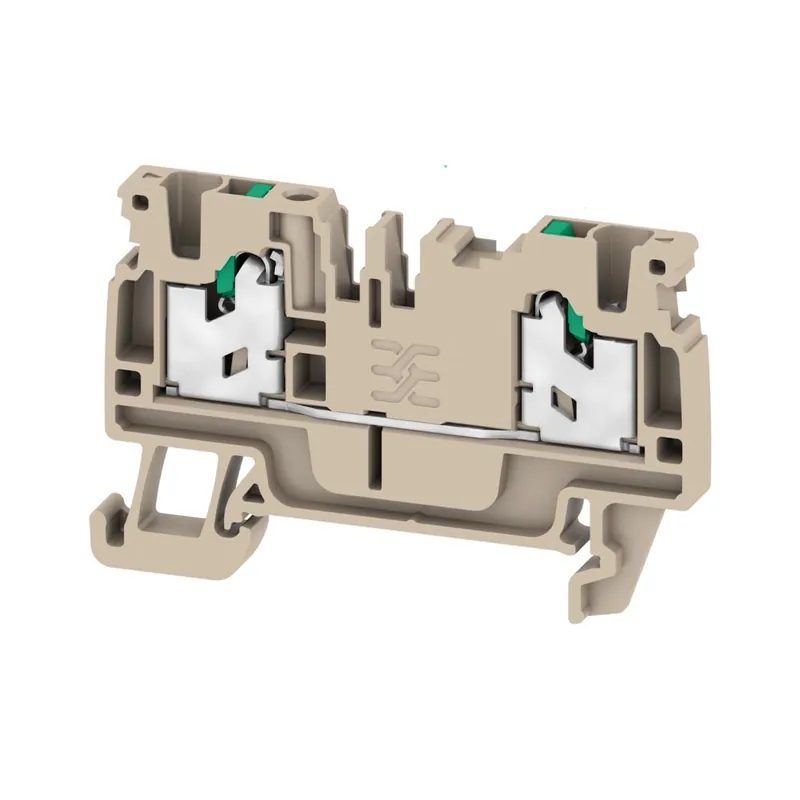

Samozacisk szeregowy fazowy 2,5mm2 (KR025SL) HagerBłyskawiczny montaż dzięki technologii wtykowej
Typ osprzętu: Samozacisk szeregowy fazowy (Złączka rzędowa wciskana) | Przekrój przewodu (Linka / Drut): 0,5 – 2,5 mm² | Prąd znamionowy: 24 A | Typ przyłącza: Wtykowe (Bezśrubowe / Push-in) | Szerokość: 5,1 mm | Producent: Hager | Indeks katalogowy: KR025SL
Optymalizacja czasu pracy instalatora przy zachowaniu maksymalnego bezpieczeństwa połączeń to priorytet we współczesnej automatyce. Samozacisk szeregowy fazowy KR025SL marki Hager to nowoczesna złączka rzędowa, w której tradycyjną śrubę zastąpiono innowacyjnym systemem wtykowym (push-in). Rozwiązanie to pozwala na bezpośrednie wsunięcie odizolowanego przewodu w tor prądowy, co gwarantuje natychmiastowe, trwałe i odporne na wibracje połączenie. Złączka wykonana jest z najwyższej jakości termoplastycznego tworzywa w kolorze beżowym i przystosowana do ciągłego przewodzenia prądu o natężeniu 24 A.
Kompaktowy rozmiar i oszczędność miejsca na szynie DIN
Złączka KR025SL wyróżnia się wyjątkowo smukłą i kompaktową budową. Jej szerokość wynosi zaledwie 5,1 mm (przy wysokości 59 mm i zredukowanej głębokości rzędu 38 mm), co umożliwia znaczne zagęszczenie bloków rozdzielczych na standardowej szynie montażowej (TH35). Sprężynowy mechanizm wtykowy doskonale współpracuje z przewodami sztywnymi (drutami) oraz elastycznymi (linkami zabezpieczonymi tulejką) w szerokim przedziale przekrojów od 0,5 mm² do 2,5 mm².
Wskazówki instalatorskie inżynierów z ElektRa Poznań
Specjaliści z działu automatyki ElektRa Hurtownia Elektrotechniczna w Poznaniu podkreślają najważniejsze zasady montażu złączek wtykowych:
- Zarobienie końcówek: Aby system push-in zadziałał płynnie dla przewodów typu linka, absolutnie konieczne jest zaciśnięcie na odizolowanej końcówce odpowiedniej tulejki metalowej. Przewody jednodrutowe (sztywne) wsuwamy bezpośrednio, bez użycia narzędzi.
- Demontaż przewodów: Wypięcie żyły z komory samozacisku wymaga użycia cienkiego, płaskiego wkrętaka. Należy delikatnie nacisnąć przycisk zwalniający sprężynę, a następnie wysunąć przewód. Mechanizm zabezpiecza złącze przed przypadkowym wyszarpnięciem okablowania.
- Akcesoria końcowe: Złączki posiadają jeden otwarty bok. Zgodnie z zasadami bezpieczeństwa, na końcu złożonego rzędu należy zastosować odpowiednią osłonę końcową (np. KR01SAP) oraz unieruchomić całość za pomocą śrubowych blokad końcowych (stoperów).
Tabela Danych Technicznych (Hager KR025SL)
| Indeks referencyjny | KR025SL |
| Rodzaj produktu / Producent | Samozacisk szeregowy fazowy (Złączka wciskana) / Hager |
| Technologia podłączenia przewodu | Połączenie wtykowe (Bezśrubowe / Push-in) |
| Maks. przekrój przewodu sztywnego (Drut) | 0,5 – 2,5 mm² |
| Maks. przekrój przewodu elastycznego (Linka) | 0,5 – 2,5 mm² |
| Prąd znamionowy ciągły | 24 A |
| Materiał izolacji / Kolor | Tworzywo termoplastyczne / Beżowy |
| Szerokość (Grubość zacisku) | 5,1 mm |
| Wysokość / Głębokość całkowita | 59 mm / 38 mm |
| Sposób instalacji | Szyna montażowa DIN (TH35) |
