| gama produktów | Acti 9 | |
|---|---|---|

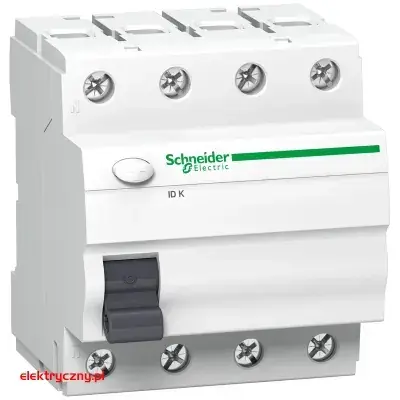

| Nazwa produktu | Acti 9 ID K | |
| Typ produktu lub komponentu | Wyłącznik różnicowoprądowy (RCCB) | |
| skrócona nazwa urządzenia | ID K | |
| biegunów | 4P | |
| położenie neutralne | LEFT | |
| [In] prąd znamionowy | 25 A | |
| rodzaj sieci | Prąd przemienny (AC) | |
| czułość na prad upływu | 30 mA | |
| zwłoka zabezpieczenia różnicowoprądowego | Bezzwłoczny | |
| typ zabepieczenia różnicowoprądowego | Typ AC | |
| Znak jakości | VDE |
| lokalizacja urządzenia w systemie | Odejście | |
|---|---|---|
| częstotliwość sieci | 50/60 Hz | |
| [Ue] znamionowe napięcie łączeniowe | 380…415 V prąd przemienny (AC) 50 Hz | |
| technologia wyzwalania urządzenia różnicowoprądowego | Niezależny od napięcia | |
| znamionowa zdolność załączania i wyłączania | Im 500 A Idm 500 A |
|
| znamionowy warunkowy prąd zwarciowy | Z gL63 : Inc 4.5 kA Z K60 : Inc 6 kA |
|
| Znamionowe napięcie izolacji [Ui] | 440 V prąd przemienny (AC) 50 Hz | |
| Znamionowe napięcie udarowe wytrzymywane [Uimp] | 4 kV | |
| wskazanie położenia styku | NO | |
| typ sterowania | Dźwignia | |
| sposób montażu | Zatrzaskowy | |
| podstawa montażowa | Szyna DIN | |
| szerokość w modułach 9 mm | 8 | |
| wysokość | 81 mm | |
| Szerokość | 72 mm | |
| głębokość | 68 mm | |
| kolor | Biały | |
| trwałość mechaniczna | 5000 cykli | |
| trwałość elektryczna | 2000 cykl AC-1 | |
| przyłącza – zaciski | Przyłącze podwójne, góra lub dół sztywny przewód/przewody 1…35 mm². Przyłącze podwójne, góra lub dół elastyczny przewód/przewody 1…25 mm². |
|
| gługość odizolowanego odcinka | 14 mm (góra lub dół) | |
| moment dokręcania | 3.5 N.m (góra lub dół) |
